臥式減速機

臥式減速機屬于我們又稱臥式擺線針輪減速機，是一種應用行星傳動原理，采用擺線針齒嚙合，設計先進，結構新穎的減速機機構。
該減速機可以廣泛應用于各種傳動機械中的減速機構，如：起重機械、運輸機械、礦山機械、冶金機械、石化機械、紡織機械、印染機械、輕工機械、食品機械、制藥機械、橡膠機械、塑料機械、包裝機械、啤酒機械、筑路機械、環保機械、糧油機械等等。
臥式減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分

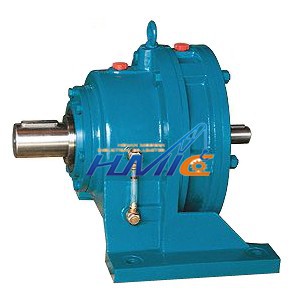

臥式減速機

臥式減速機的特點
1傳動比大：一級減速時傳動比為1/6~1/87，兩級減速時傳動比為1/99~1/7569，根據需要可以采用更多級組合。
2傳動效率高，由于臥式減速機嚙合部位采用了滾動嚙合，平均效率可達90％以上。
3體積小、重量輕：由于不僅采用了行星傳動原理，輸入軸和輸出軸在同一軸線上，而且有與電動機直聯呈一體的獨特之處，因而臥式減速機具有結構緊湊，體積小、重量輕的特點。
4故障少、壽命長：本機主要傳動嚙合件使用軸承鋼制造，因此機械性能好，耐磨性能好，再加采用滾動摩擦，故使之故障少、壽命長。
5運轉可靠平穩：臥式減速機傳動過程中為多齒嚙合，所以使之運轉平穩可靠、噪聲低。
6拆裝方便，容易維修：由于結構設計合理拆裝簡單便于維修。
7臥式減速機還有過載能力強、耐沖擊、慣性力矩小適用于啟動頻繁和正反轉的特點。

臥式減速機使用
（1）本機適用于連續工作制，運行正向反向運轉。使用環境溫度-10℃~40℃
（2）輸出軸及輸入與其他零件配合時，不允許直接錘擊，以防損壞
（3）輸出軸與輸入軸軸伸上的鍵按普通平鍵形式尺寸（GB1096-79）規定選用。立式減速機輸出端機座止口直徑D4的配合公差值符合公差配合（GB1801-79）h9的規定
（4）使用聯軸器與工作機械或電動機聯接時應使用軸線同心，臥式減速機的安裝誤差不應大于所用聯軸器的允許誤差值
（5）減速機安裝后用手轉動靈活
（6）標準臥式減速機是指輸出軸軸心線處于水平位置工作，安裝底腳在下，若傾斜使用，請在合同注明傾斜角度和方向
（7）標準立式減速機應輸出軸軸伸端垂直向下使用，其他安裝形式請按規定選用
（8）安裝后的臥式減速機，正式使用前必須進行試運轉，在空運轉正常的情況下，再逐漸加載運轉
（9）沖擊載荷較大、啟動頻繁時機座與基礎應自配定位銷釘，并應設置液力偶合器，或其他緩沖機構
（10）當臥式減速機使用環境溫度高于或低于第一條規定的使用環境溫度時，請在合同注明以便采用相應措施以保證減速機正常運行，對于不符合上述條件的其他工況條件，均在合同上注明，可與國茂銷售部取得聯系
